メラミン天板加工情報

デスク天板電源等の配線用切り欠き加工の採寸方法

メラミン化粧板仕上げ天板の壁に接する辺への配線孔切欠き加工について。

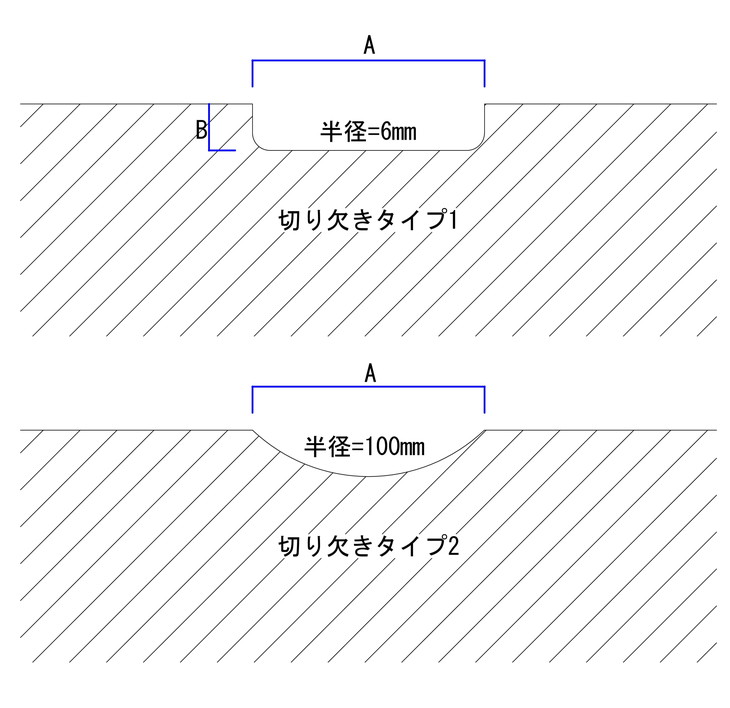

切り欠き加工が必要な場合は切り欠き図の　タイプ1　又は　タイプ2　のどちらかを選択してください。

--------------

切り欠き図

・タイプ1は断面が露出する切りっ放し

・タイプ2は断面にメラミン化粧板を貼ることができます。

通常のメラミン天板の裏面は見えない部分として無塗装合板のままです。（ラワン合板またはシナ合板）

メラミン化粧板仕上げの天板で裏面にメラミン貼る場合と貼らない場合には撓み（タワミ）に違いがでます。

天板の裏面を無塗装合板にする理由には、コストもありますが上面だけにメラミン化粧板を貼ると接着剤が硬化する時の影響で天板全面にゆるやかな山なりのソリができます。

このソリはタワミ抑止に利用できます。

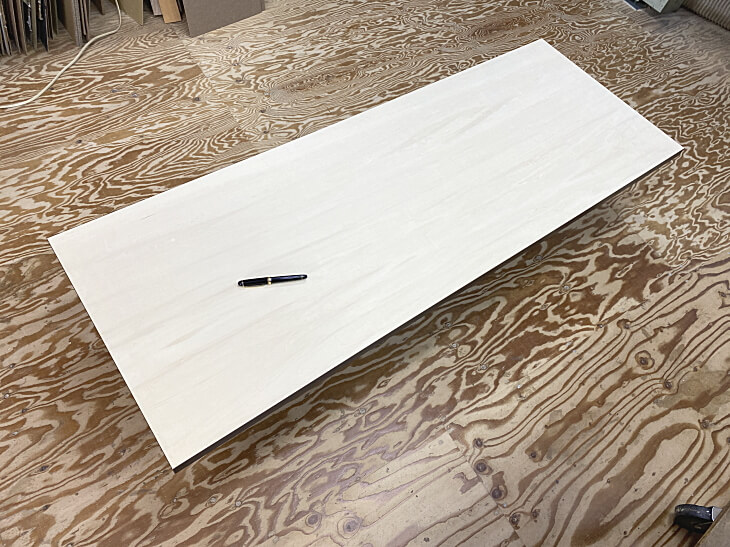

裏表同じ条件になる両面メラミン化粧板仕上げのパネルは反りの無いフラットのパネルになります。

フラットなパネルを水平にして左右の端々の脚で支えると、当然マイナス状態のタワミが生じます。

重い物を載せるとさらにタワミます。

初めから山なりのソリのある天板は水平にして物を載せてもマイナス状態にならない効果があります。

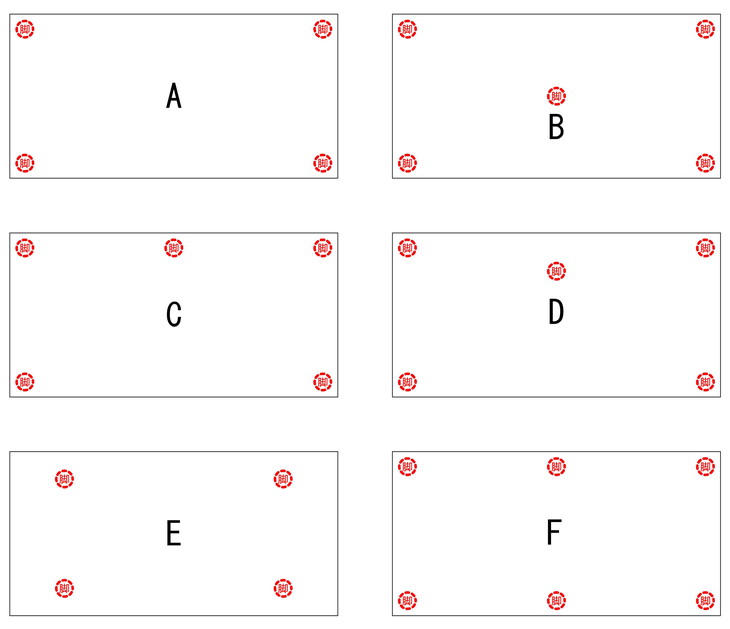

大きなサイズのメラミン化粧板仕上げの天板で裏面もメラミン化粧板を貼る場合は中央部分も支えたり、タワミの出ない程度の脚と脚の間隔で設置してください。

タワミ抑止に一番の効果がある対策は天板の厚みを厚くすることです。

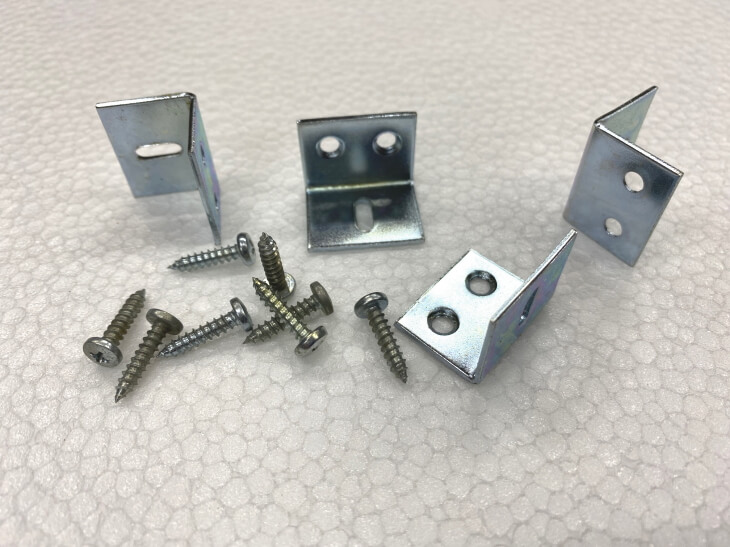

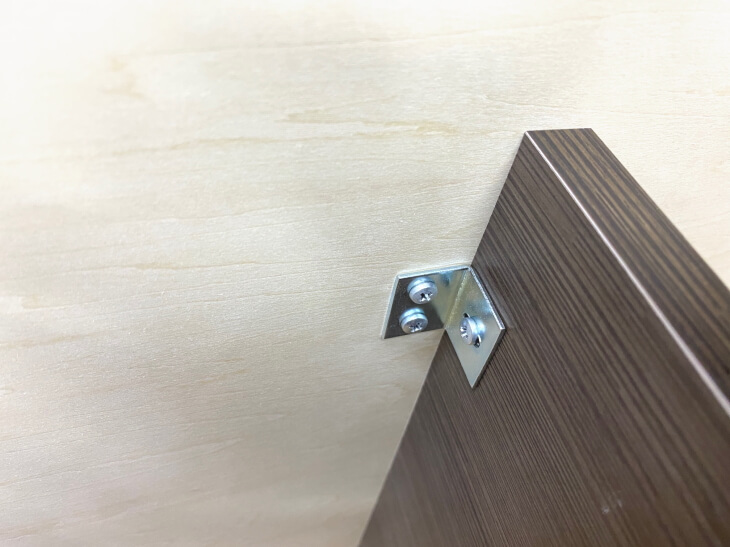

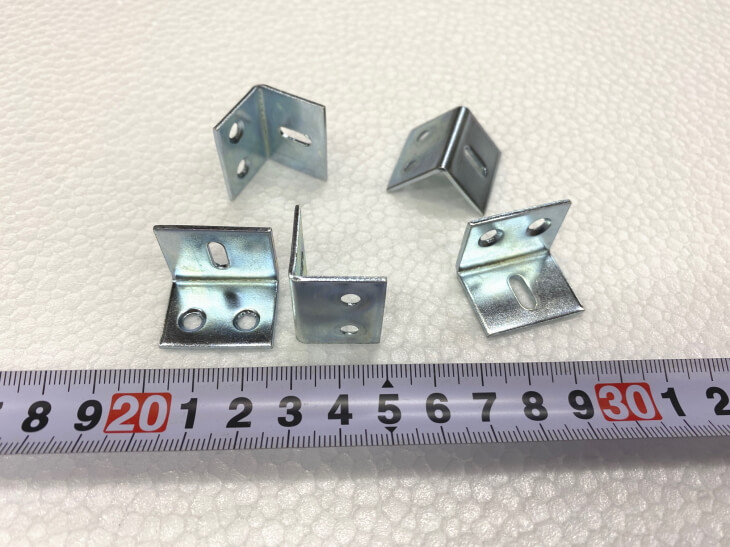

市販の反り防止金具等ではタワミ対策にはなりません。

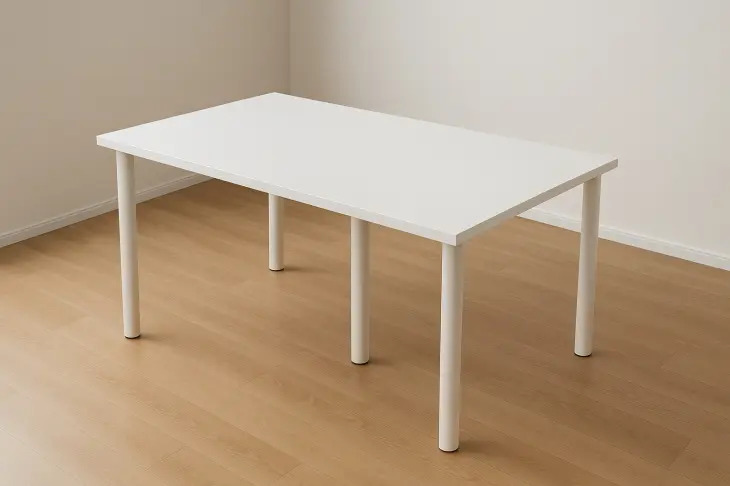

脚と脚の間に貫桟が通っている脚もタワミ対策には効果があります。

------------------

市販の低圧メラミン化粧板仕上げの天板やメーカー製の高圧メラミン化粧板天板ではMDFやパーティクルボード、厚みのある合板にメラミン化粧板を直接貼っています。

当社のメラミン化粧板天板の内部構造材は木芯材を基板材にして、さらに裏表両面に合板を高圧プレス機械で圧着した上にメラミン化粧板を貼り合わせています。

木芯材は木の繊維が通っていますからタワミ癖が付きにくい特長があります。

パーティクルボードやMDFは木を細かく砕いて接着剤で硬化形成された合板ですから木の繊維が通っていません。

木の繊維が通っていないとタワミ癖が付きやすいと言えます。

反り癖の付いたパーティクルボードのパネル

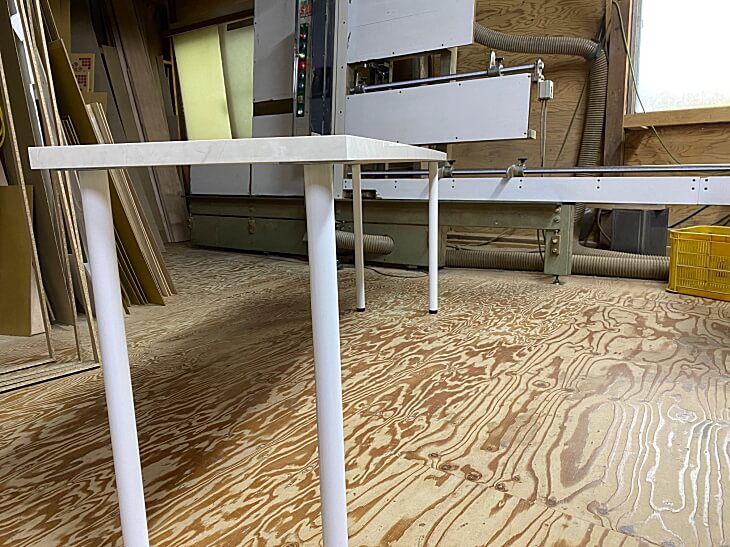

天板のタワミ量データ

下記のタワミ量は初めからソリの無いフラットな天板を水平に設置した場合のデータです。

タワミ抑止のために初めから意図的に山なりに製作する天板とは違います。

-----------------

脚と脚との間隔が1200mm奥行き600mmで厚みが30mmの場合のタワミ量

内部構造材は天然素材ですから数値には誤差があります。

・30kgで約4mm

・50kgで約6mm

・80kgで約9mm

・100㎏で約13mm

木芯材の天板中央に荷重した場合の目安のタワミ量です。

-----------------

厚み20mmの場合

30㎏で約7mm

50kgで約12mm

80㎏で約1mm

100kgで約24mm

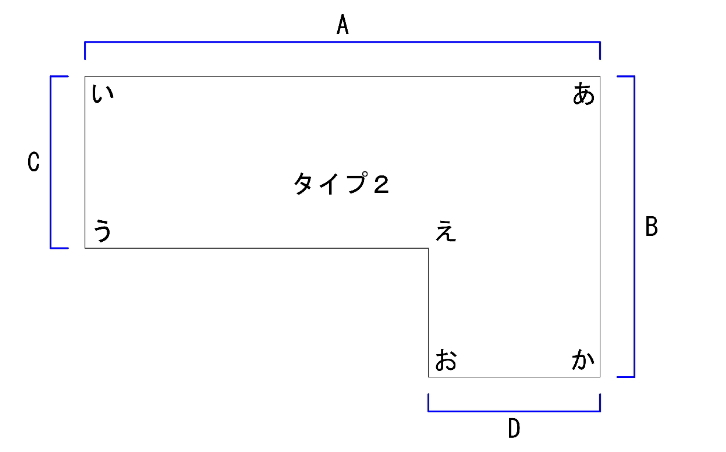

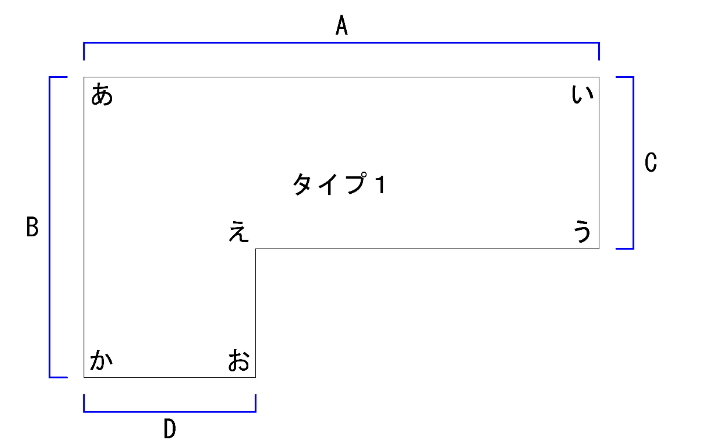

Ｌ字型天板をご希望の場合は寸法を下記の図面に合わせてお知らせください。

真上から見たＬ字型の　タイプ1　又は　タイプ2　のどちらかを選択してください。

各辺　A B C D　の寸法をお知らせください。

各角に丸みが必要な場合は位置、　あ い う え お か　を指定してください。

内角の　え　を図面のように直角にすると気温や湿度の影響で亀裂が入る可能性がありますから内角には丸みが付きます。丸み半径の最小寸法は100mmです。

内角を直角にする必要がある場合は、内角部分でメラミン化粧板を90度または斜め45度で貼り分けの継ぎ目を付ける事によって亀裂抑止になります。

外角の丸み半径は、50mm・60mm・100mm・120mm・150mm・200mm・300mmから選択できます。

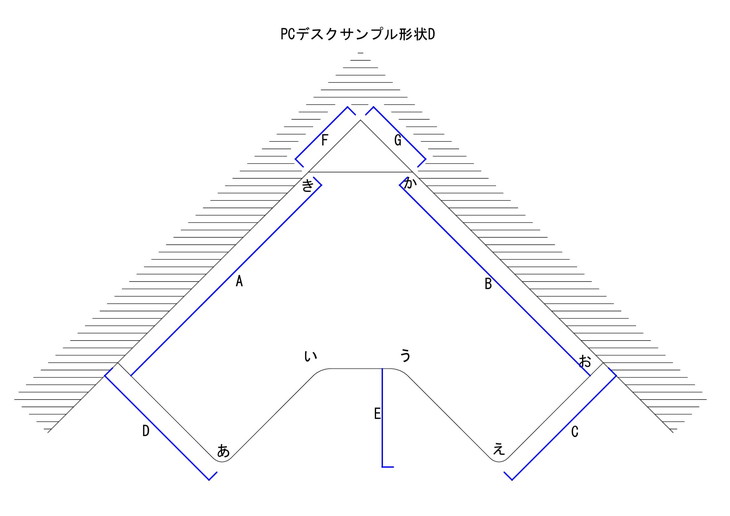

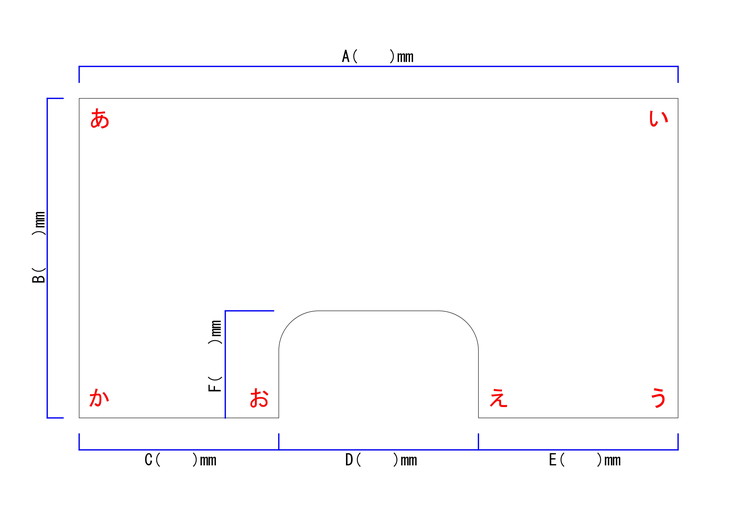

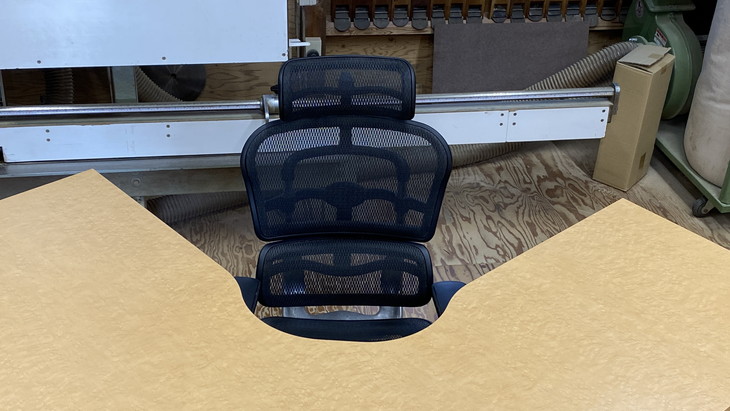

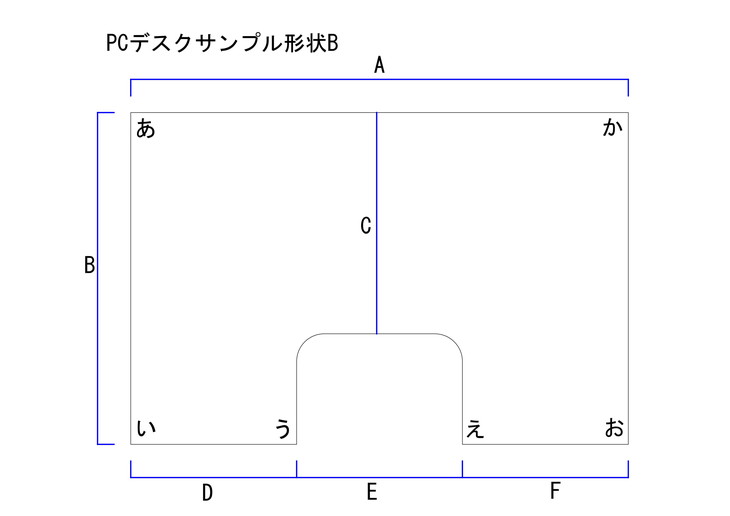

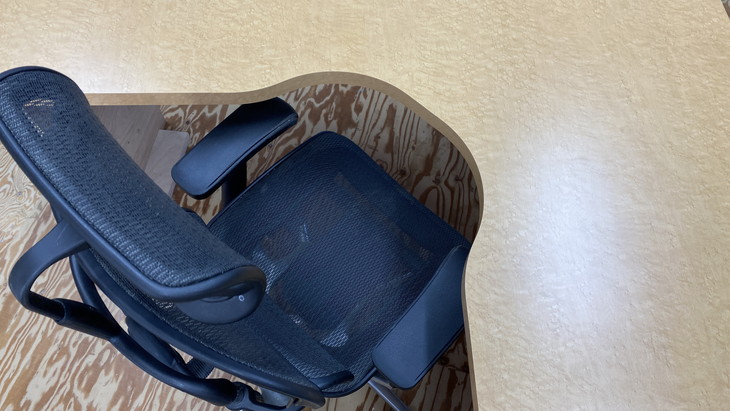

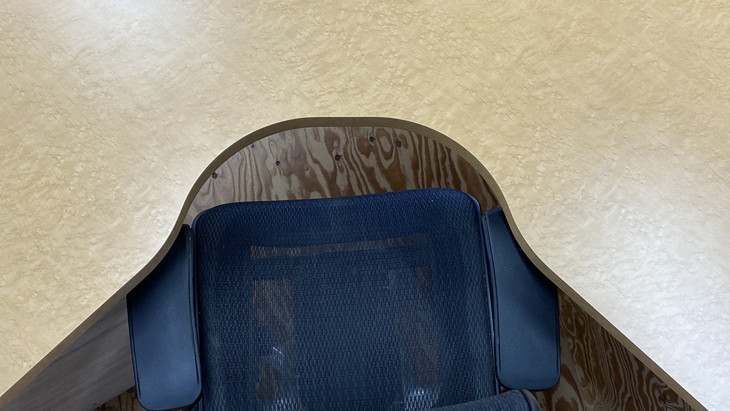

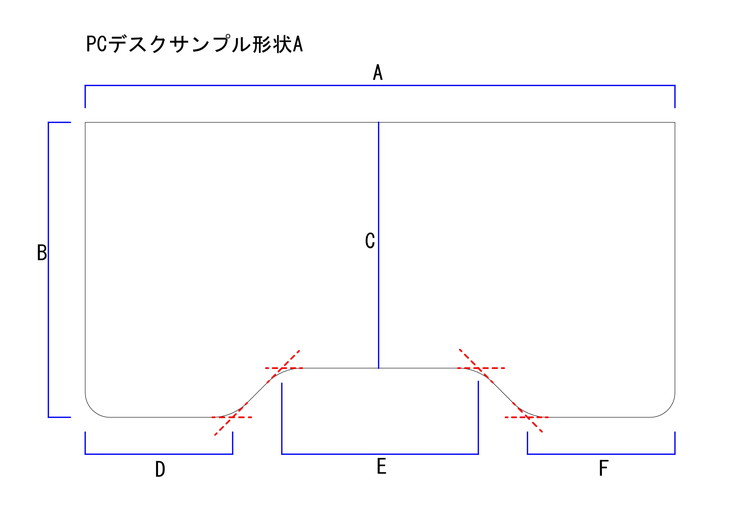

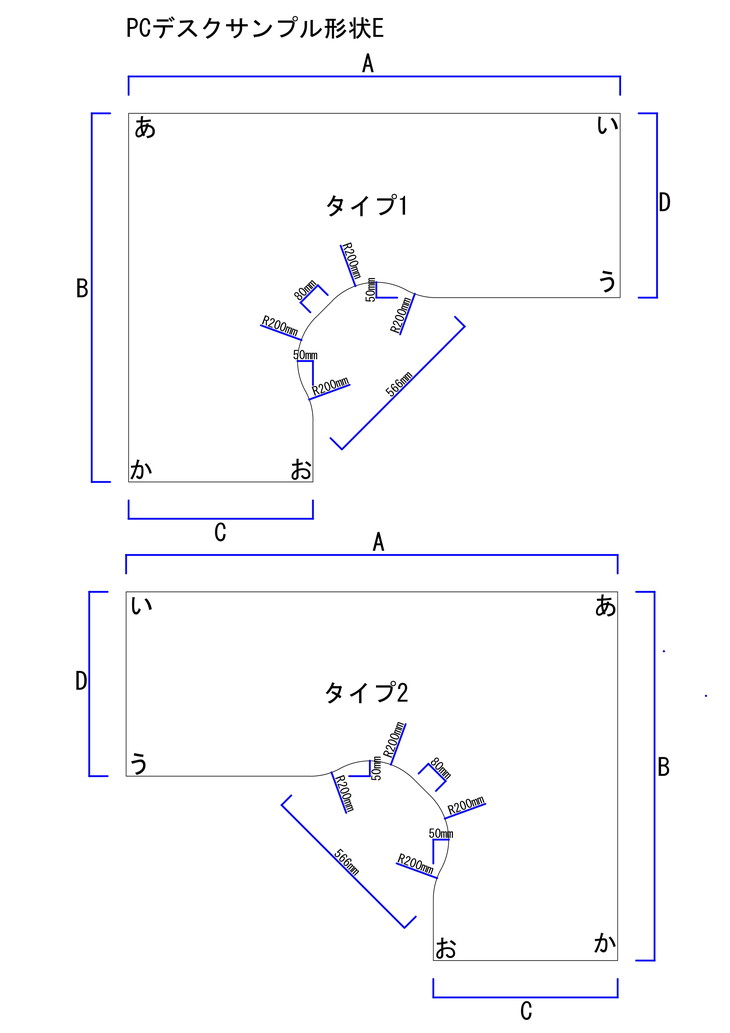

メラミン化粧板天板のPCデスクサンプル形状をご希望の場合は寸法を下記の図面に合わせてお知らせください。

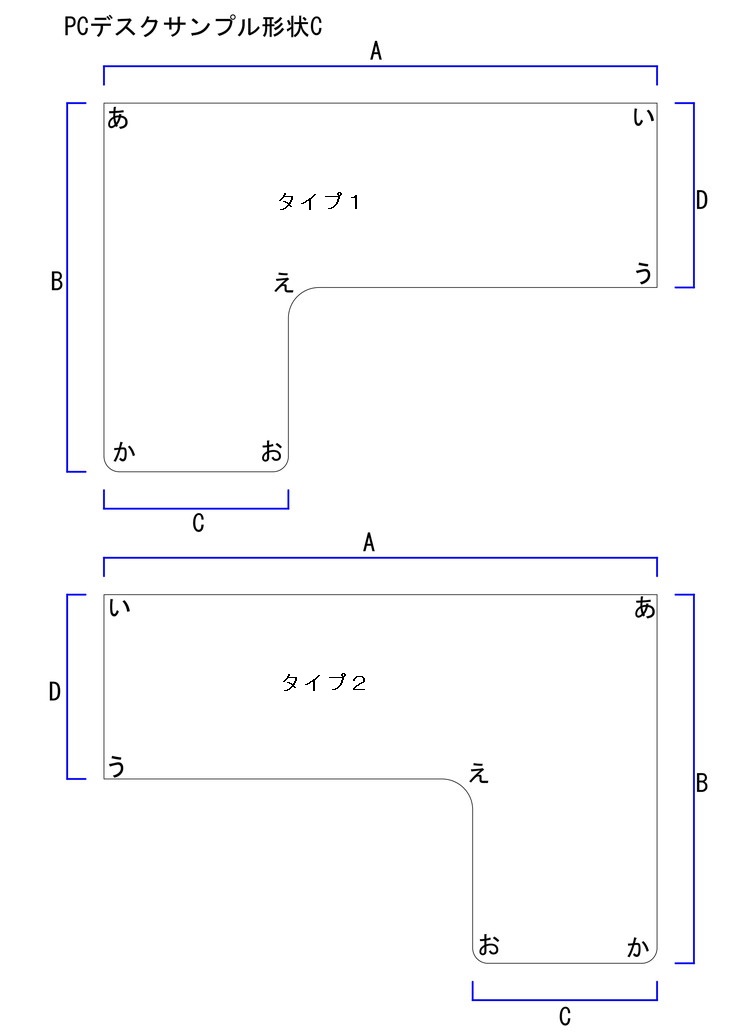

PCデスクサンプル形状B・PCデスクサンプル形状Cは真上から見た図の　タイプ1　又は　タイプ2　のどちらかを選択してください。

各辺　A　B　C　D　の寸法をお知らせください。

（サンプル形状Aは E F サンプル形状Dは E F G もお知らせください。）

各角に丸みが必要な場合はあ・い・う・・・・を指定してください。

内角を直角にすると気温や湿度の影響で亀裂が入る可能性がありますから内角には丸みが付きます。丸み半径の最小寸法は100mmです。

外角の丸み半径は、50mm・60mm・100mm・120mm・150mm・200mm・300mmから選択できます。

天板周囲だけ嵩上げして作る事もできます。

天板本体の厚みは薄くして、天板の手前だけ幕板のようにパネルを付けて高さを増す加工もできます。

三方壁面の壁付けカウンター天板に適した加工方法です。

見た目だけではなく天板のタワミ抑止効果があります。

天板周囲に幕板を付けると既存天板にかぶせる事もできます。

既存天板への被せる天板のユーチューブ動画

メラミン化粧板の継ぎ目

大きな天板はメラミン化粧板の継ぎ貼り加工

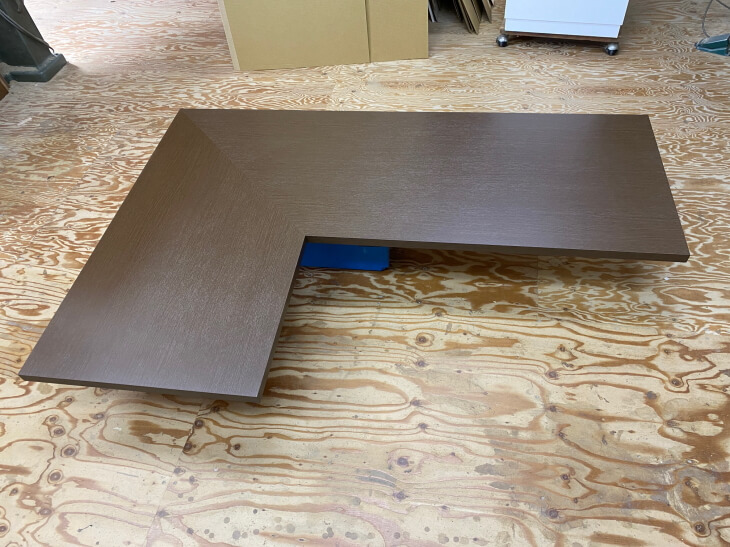

メラミン化粧板斜め45度の継ぎ目

天板の入り隅（内角）を直角に仕上げるにはメラミン化粧板を貼り分ける必要があります。継ぎ目なしの一枚のメラミン化粧板で内角を直角に仕上げると気温や湿度等の環境の変化でメラミン化粧板に亀裂が入る場合があります。

斜め45度以外にも90度や色々な角度で貼り分ける事ができます。

大型天板の基板を一枚で作り、メラミン化粧板に継ぎ目をいれて貼り合わせます。メラミン化粧板の最大サイズは2400mm×1200mmのために一枚貼りが出来ない理由で継ぎ目が入る。表面がフラットな品番は隙間はありませんが継ぎ目が目立ちます。

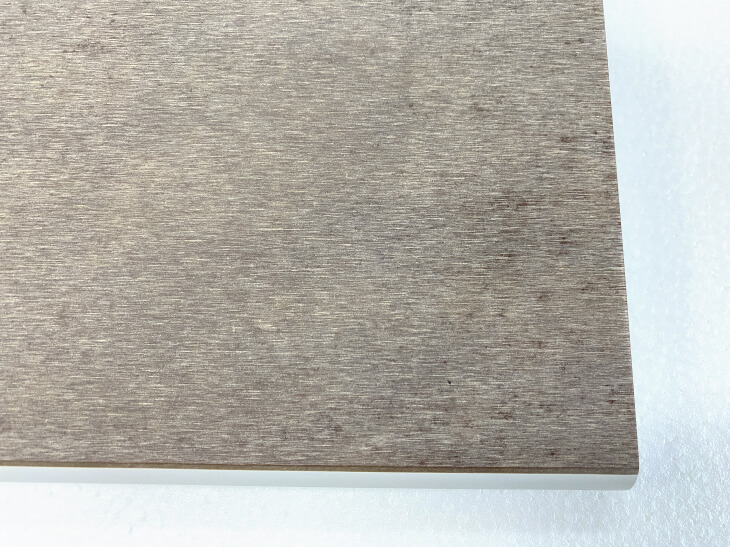

天板木口（縁）の色違い貼り分けの継ぎ目。

大きな天板はメラミン化粧板の継ぎ貼り加工

メラミン化粧板の継ぎ目、ユーチューブ動画

天板連結金具

長尺天板を連結する場合の加工方法

天板裏面に連結ボルトをざぐり埋設してスパナで二枚の天板を引き付けて締め付けます。

埋設開口部分は専用キャップでふさいで仕上げます。

天板厚み部分には凹凸ホゾ実の様に桟木を埋め込む事によって左右天板の段差を抑える事ができます。

天板を引き付ける効果のみですから連結部の真下には支持受け脚が必要です。

連結ライン直下に支えがないと破損します。

長尺天板連結加工

この場合の連結ボルトの締め付けは下に潜り込んでボルトを回してください。テーブルの端々を二人で持ち上げると接続部分が破損します。

テーブル天板の種類素材別表面強度試験

素材1、集成材の天板

無垢材を使ったタモ材の集成材天板（ウレタン塗装仕上げ） 突板ウレタン塗装も同等程度 　　

素材2、オレフィンシートの天板

パネルにシートを貼った天板

素材3、人工大理石の天板

人工的に成型された石目調天板

素材4、メラミン化粧板の天板

メラミン化粧板を天板表面材に貼った天板

◇天板表面強度を各種天板素材で比較してみました。

●高圧メラミン化粧板はとっても丈夫な天板素材だから毎日濡れた布巾で拭いても塗装仕上げの天板のように剥がれたりすることはありません。

色あせも無くて、いつまでも新しい状態で使い続ける事ができます。

天板に油性ペン、油性マジック、マーカーの落書きを消す実験

実験メラミン品番　AY-281KG

テーブル天板の素材種類によって表面の耐摩耗性能や耐熱性能が違います。

メラミン化粧板で作るテーブル・デスク・カウンター用天板の形状参考図

メラミン天板の形状参考図面集です。

パソコンデスク天板やカウンター天板・テーブル天板の形状をイラスト図面に書いています。

過去に製作を行ったパソコンデスク天板やカウンター天板・テーブル天板の図面も掲載しています。

メラミン天板の用途別形状デザインをお考えの方はぜひご覧ください。

　　　↑
